故障案例1

故障現象

發動機無法啟動，報油軌壓力低，檢測數據時，無油軌壓力或油軌壓力低，不能達到200bar的起動油軌壓力。

故障分析和排除步驟

此類故障屬于燃油系統問題導致發動機無法啟動，燃油系統可分為低壓油路和高壓油路兩部分。

低壓油路主要存在以下故障：

油箱燃油不足、低壓油路進空氣、低壓油路堵塞，電子輸油泵不工作（針對ISLe發動機）等、齒輪泵泄漏（常表現為熱車不易啟動）。

對于低壓油路的故障，可通過測量齒輪泵的輸出壓力和濾清器壓降來判斷：拖動發動機（最小150rpm），齒輪泵的最小輸出壓力：303kpa/44psi（ISDe），69kpa/10ps(ISLe)，如果齒輪泵輸出壓力低于規范值，應檢查燃油進口阻力，燃油中的空氣，如果以上兩項正常，更換齒輪泵。

ISLe發動機當鑰匙開關打開時，電子輸油泵會自動工作30秒，為低壓油注油，如電子輸油泵不工作，則發動機很難啟動。電子輸油由ECM驅動，驅動電壓為24V，電子輸油泵的內阻技術要求：1.5~5.0歐姆（實測為3.2歐姆左右）。

故障案例2

故障現象

發動機停機一段時間后不易啟動

故障分析和排除步驟

通過排氣發動機能啟動，但熄火停機后又不能啟動，則說明是由于燃油系統進空氣導致發動機無法啟動，常見的進空氣的故障點有：

1、油路管接頭密封不嚴，進空氣

2、濾清器的密封圈損壞，進空氣

3、在插拔快速接頭時，O型密封圈損壞，低壓油路進空氣。同時破損的O型密封圈會被吸入齒輪泵，堵塞油路，導致發動機無法啟動。

4、手油泵故障導致發動機停機一段時間后發動機無法啟動，但通過手油泵注油后，發動機啟動正常，遇到此故障時，可將預濾器倒立安裝，可暫時解決問題。

故障案例3

故障現象

發動機無法啟動（東風天錦，ISDE180，新車）

故障分析和排除步驟

1、確認故障現象，故障代碼2311（線路故障）

2、啟動發動機，無著車跡象，發動機無排煙。拔掉EFC執行器接頭，啟動，立即著車，熄火后，插上EFC，發動機無法啟動，反復多次故障依舊，初步判斷EFC損壞。

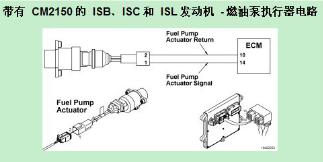

3、更換新的高壓油泵總成故障依舊。斷開發動機端口線束接頭，檢查EFC信號線和回路線無短路、斷路。接上發動機端口線束接頭，測量EFC信號端子對地電壓輸出（大于3V）正常，測量回路線對地的電阻為27k歐姆（阻值應小于10歐姆），EFC通過ECM接地，ECM內部的接地回路開路，外接一根EFC回路線故障臨時排除，提高了服務的及時性。

4、后更換ECM故障徹底排除。

注：發動機線束、執行器、ECM的控制電路均可能產生此故障，判斷時應綜合考慮。

故障案例4

故障現象

ISDe新車，重載爬坡或重載加速，發動機轉速到1800rpm，報油軌壓力偏低故障，實測油軌壓力1100bar，指令油軌壓力1400bar。

故障分析

該發動機在大負荷運轉時報油軌壓力低的故障，在無負荷或空載小負荷時無故障，根據這些情況可以基本判斷低壓油路或ECM無故障，故障點應重點關注高壓油路部分：高壓油泵故障和噴油器在大負荷、高軌壓時存在泄露。

修理方法

首先排查噴油器泄漏的故障，通過斷缸堵斷缸，并做“高壓燃油泄漏測試”，判斷油軌壓力，當斷開第4缸時，油軌壓力上升到1500bar?？膳袛嗟?缸噴油器存在泄露。

  重新裝配第4缸噴油器，故障排除。

故障案例5

故障現象

發動機轉速被限制在1700，繼續加油門時，發動機轉速下降到500rpm，報油軌壓力偏低

故障分析和排除步驟

該發動機在空擋加速到1700轉時，出現轉速下降，油軌壓力也急速下降，初步分析故障點可能有以下幾個方面：

1、低壓油路阻力或有空氣

2、高壓油泵故障

3、噴油器嚴重泄漏

修理方法

首先排除低壓油路故障，斷開高壓油泵的進油管接頭，拖動發動機，高壓油泵的進油管接頭的出油量和壓力都比較大，可基本排除低壓油路故障，同時通過“打點滴”的方法，故障也未能排除。

再次查看噴油器的回油量，回油量較小，基本排除噴油器泄漏的故障，最后更換高壓油泵，故障排除。

故障思考

對故障高壓油泵拆解發現，EFC的安裝孔內大量雜質，在發動機負荷加大時（高壓油泵吸力增加）雜質堵住高壓油泵的進油孔，導致了該故障的產生。

故障案例6

故障現象

發動機加速無力，報322和332故障代碼（1、4號汽缸噴油器電磁閥驅動器電路-電流低于正常值或開路）。

故障分析和排除步驟

1、測量1、4缸噴油器電阻，是否對地短路?測得電阻值為0.3~0.4歐姆，符合技術規范（小于0.5歐姆），噴油器無短路。

2、測量噴油器線束是否存在短路、斷路？無短路，無斷路。

3、多缸噴油器同時出現故障，故障點一般可能出現在ECM。更換ECM，故障不能排除。

4、更換1、4號缸噴油器，故障不能排除。

5、利用DTS650做斷缸實驗，1、4缸按鈕為灰色，無法斷缸。

6、做氣缸性能試驗，4/5/6缸正常，1/2/3缸未通過。

7、通過氣缸性能測試，發現1/2/3缸不工作，對噴油器的控制電路進行分析：

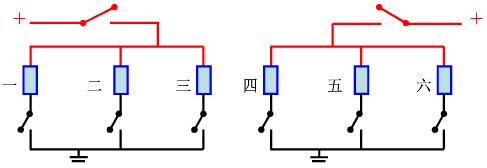

電子控制模塊（ECM）通過關閉高端和低端開關給電磁閥供電。ECM內有兩個高端開關和6個低端開關。1、2和3號缸（前排）的噴油器共用ECM內的單個高端開關，將噴油器電路與高壓電源連接。同樣，4,5和6號缸（后排）也共用單個高端開關。在ECM內部每一個噴油器電路都有專用的低端開關，對地形成完整的電路。

   通過對控制電路的分析，同一排三個噴油器中的任何一個出現故障，都有可能導致同排三個缸不工作。

8、通過分別斷開1/2/3缸的噴油器線束，判斷故障在哪一缸：

斷開1缸，故障依舊。

斷開2缸，故障依舊。

斷開3缸，1/2/4/5/6缸開始工作。

9、通過上述斷缸判斷，確認故障點在3缸噴油器損壞，更換3缸噴油器排除故障。

故障案例7

故障現象

發動機轉速限制在1700rpm，發動機無力，無故障代碼

故障分析和排除步驟

服務站對油路、氣路做了檢查，包括更換了油門踏板，未排除故障。用DTS650故障診斷儀檢測相關數據，發現當發動機到1700rpm時，發動機被保護，查看保護記錄時，發現有水溫高導致發動機被保護的歷史記錄，重新標定ECM，故障排除。

故障案例8

故障現象

發動機工作噪聲大，怠速時異常（試驗車）。

故障分析和排除步驟

1、確認故障現象，DTS650診斷儀檢測故障代碼271和553

2、檢查線束、電子控制模塊的輸出電壓、電子燃油控制執行器電阻（小于5歐姆）

3、在ECM端口測量EFC信號電壓小于3V，信號電壓偏低。

4、更換ECM故障徹底清除。
